不锈钢保温烟囱之安装锅炉不锈钢烟囱的措施

2022-02-09

次

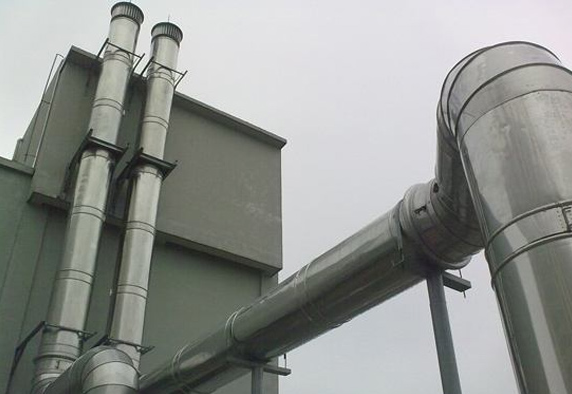

锅炉不锈钢烟道的制造和安装方法；1排气支管：SUS304不锈钢板，内壁厚1.0毫米，外壁厚0.8毫米整个水平和垂直排烟管均采用SUS304不锈钢板，内壁厚1.2毫米，外壁厚1.0毫米.(此厚度适用于烟管800mm)预制双保温不锈钢排烟管，专门用于排烟。

2不锈钢排烟管采用单面焊双面成型(无焊丝)的焊接工艺，保证烟囱使用寿命30年，按厂家提供的安装要求施工。待法兰的烟管采用Q2卡箍连接，方管采用TFD法兰连接，并提供耐高温气密垫片。

3.垂直排烟管得要由间隔4-6m的支撑架进行导向和支撑。水平管道得要有3-5的坡度。

4垂直排烟管底部应配备清洗/排污装置。

每个锅炉的烟道出口都装有烟道控制阀，防爆阀安装在适当的位置。

6整个排烟管应尽可能由地板、墙壁和屋顶支撑，所有支撑支架不应与排烟管直接接触。所有支架应允许排烟管伸缩引起的相应位移，不影响建筑结构。

电缆烟囱：

1.当斜拉索烟囱的高径比大于30(h/d30)时，可采用斜拉索钢烟囱。

2.当烟囱高径比小于35时，可安装一层斜拉索。斜拉索应有3根，平面角度为120度，斜拉索与烟囱的轴向夹角不应小于25度。

3.当烟囱高度与垂直高度之比大于35时，可设置两层斜拉索。上斜拉索绑扎位置应距烟囱顶部小于h/3，下斜拉索绑扎位置应设置在上斜拉索至烟囱底部1/2高度处。

4.斜拉索烟囱在风荷载和地震作用下的内力计算可按国家标准《高耸结构设计规范》 GB-50135进行，应考虑侧风振动的影响。
